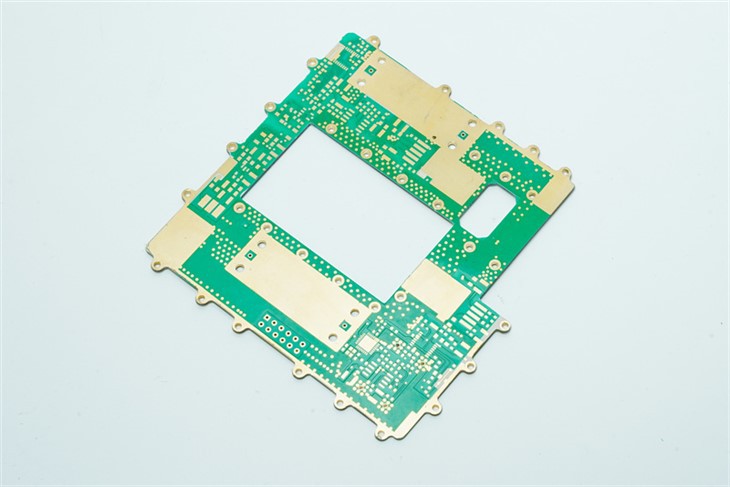

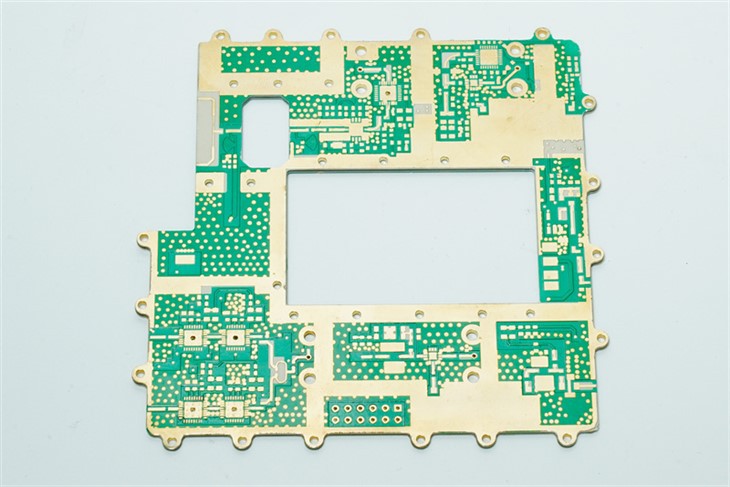

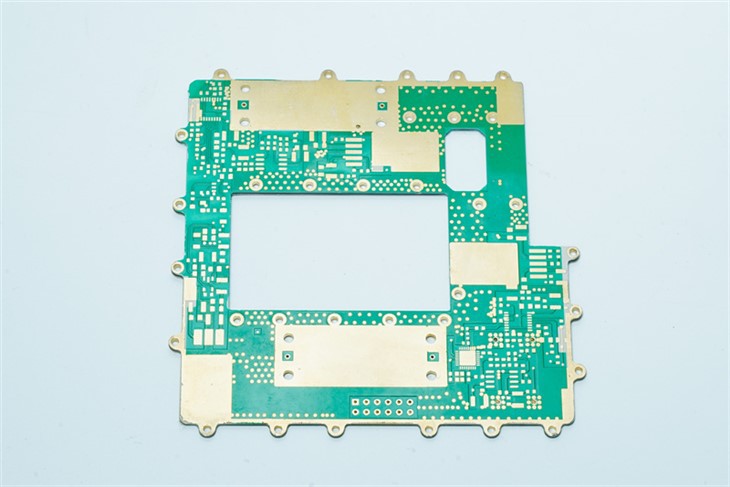

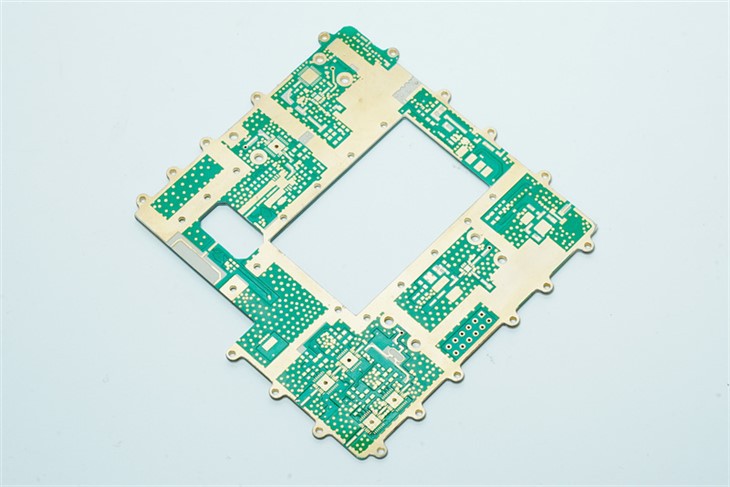

माइक्रोवेव उच्च आवृत्ति पीसीबी

1। अल्ट्रा - कम ढांकता हुआ नुकसान
सब्सट्रेट तन<0.004 @10GHz (1/10 of FR-4), critical for mmWave efficiency
सामग्री: Ptfe - सिरेमिक कंपोजिट (रोजर्स 4350B ™), LCP

2। स्थिर ढांकता हुआ निरंतर (डीके)
डीके टेम्प। -50 पीपीएम/ डिग्री (-55 डिग्री ~ 150 डिग्री) से कम या बराबर गुणांक, आवृत्ति बहाव को रोकता है
मामला: रोजर्स RO3003 ™ experdd<±0.02 @40GHz

3। सटीक प्रतिबाधा नियंत्रण
50 लाइन सहिष्णुता ± 1% (चौड़ाई सटीकता mm 0.015 मिमी), प्रतिबिंब को कम करता है
टेक: लेजर डायरेक्ट इमेजिंग (एलडीआई) ± 5μM परिशुद्धता के लिए

4। अनुकूलित तांबा पन्नी
HVLP कॉपर (ra =0.3 μM) त्वचा के प्रभाव हानि को 30% (@100GHz) से कम करता है
कंट्रास्ट: स्टैंडर्ड फ़ॉइल (ra =2 μM) 2db/m लॉस @60GHz जोड़ता है

5. 3 डी थर्मल मैनेजमेंट
Metal-core substrates (Al/Cu) with >2w/(m · k) चालकता, 100W+ पावर को संभालता है
नवाचार **: एम्बेडेड थर्मल VIAS + हीट पाइप

6। ईएम क्षेत्र परिशुद्धता
वाया बाड़ (रिक्ति)<λ 10)="" suppress="" edge="">
विशेष: हार्मोनिक अस्वीकृति के लिए डिफेटेड ग्राउंड स्ट्रक्चर्स (डीजीएस)

7। संकर प्रक्रिया एकीकरण
मिश्रित स्टैकअप: आरएफ लेयर्स (पीटीएफई) + डिजिटल लेयर्स (एम 6 जी)
चिप एकीकरण: गोल्ड वायर बॉन्डिंग (<0.5° phase error)
